引言
人機界面（Human-Machine Interface, HMI）作為人與機器交互的橋梁，其發展始終圍繞著提升交互效率、降低操作門檻與增強用戶體驗。從最初的物理按鈕、指示燈，到圖形化觸摸屏，再到如今前沿的虛擬現實（VR）人機界面，其演進歷程深刻反映了技術融合與創新的軌跡。本文將探討虛擬現實人機界面的發展歷程、組成結構及工作原理，并重點闡述其在工業自動化領域如何實現對可編程邏輯控制器（PLC）的通訊與控制工程。
人機界面的發展歷程
人機界面的發展大致可分為四個階段：
- 機械與電氣階段：早期的人機交互依賴于按鈕、開關、旋鈕、指示燈等物理裝置。操作直觀但功能單一，信息呈現有限。
- 文本與命令行階段：隨著計算機的出現，用戶通過鍵盤輸入文本命令與機器交互。效率較高，但需要記憶復雜指令，對用戶專業性要求高。

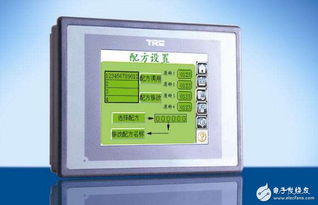

- 圖形用戶界面（GUI）階段：以窗口、圖標、菜單和指針（WIMP）為代表的GUI（如現代計算機操作系統和工業觸摸屏HMI）成為主流。它通過視覺隱喻降低了學習成本，實現了“所見即所得”的交互。
- 自然用戶界面與沉浸式界面階段：這是當前的前沿方向，包括觸摸、語音、手勢識別，以及以虛擬現實（VR）、增強現實（AR）為代表的沉浸式界面。VR HMI通過創建完全沉浸的虛擬環境，使用戶能夠以更自然、三維的方式與機器或數據進行交互，尤其適用于復雜系統的監控、仿真與遠程操作。
虛擬現實人機界面的組成結構與工作原理
組成結構
一個典型的VR HMI系統通常由以下幾個核心部分構成：
- 硬件層：
- 顯示與感知設備：VR頭戴式顯示器（提供雙目立體視覺）、位置與動作追蹤器（如激光定位系統、慣性測量單元）、數據手套或手柄（用于手勢輸入與力反饋）。
- 計算單元：高性能計算機或工作站，負責渲染復雜的虛擬場景并處理交互邏輯。
- 網絡設備：實現與外部系統（如PLC）的實時數據通訊。
- 軟件層：
- VR引擎/開發平臺：如Unity 3D、Unreal Engine，用于構建虛擬環境的三維模型、動畫和物理效果。
- HMI應用軟件：在VR引擎中開發的特定應用程序，包含虛擬控制面板、設備三維模型、數據可視化圖表等交互元素。
- 通訊驅動與接口：實現VR應用與工業現場PLC等設備進行數據交換的軟件模塊（如OPC UA客戶端、特定PLC的通訊協議庫）。
- 內容層：
- 根據具體工業場景（如生產線、設備運維、培訓仿真）定制的三維虛擬環境、設備模型、控制邏輯與數據綁定關系。
工作原理
VR HMI的工作原理遵循“感知-計算-呈現-交互”的閉環：
- 環境呈現與用戶感知：系統通過VR頭顯向用戶雙眼呈現渲染好的、具有深度信息的虛擬工業場景。用戶感覺自己“置身于”虛擬工廠或設備之中。
- 用戶動作捕捉：追蹤系統實時捕捉用戶頭部的轉動、位置移動，以及手部控制器或數據手套的姿態、手勢與動作。
- 交互計算與邏輯處理：VR應用軟件根據用戶的“虛擬位置”和動作，計算交互意圖。例如，當用戶“伸手”觸碰虛擬控制臺上的一個按鈕模型時，軟件檢測到碰撞事件。
- 數據通訊與指令下發：這是控制PLC的關鍵環節。當交互事件（如按下按鈕）被觸發后，HMI應用軟件通過其通訊接口，將對應的控制指令（如“啟動電機M1”）按照預定義的協議（如Modbus TCP/IP、Profinet、Ethernet/IP）封裝成數據報文，經由工業以太網發送給目標PLC。
- 狀態反饋與更新：PLC執行指令后，現場傳感器狀態（如電機實際轉速、溫度值）會實時更新到PLC的存儲器中。VR HMI通過輪詢或訂閱機制，持續從PLC讀取這些數據，并驅動虛擬場景中的模型狀態（如虛擬電機的轉動動畫、儀表讀數的變化）進行同步更新，從而為用戶提供實時、沉浸式的狀態反饋。
VR人機界面如何控制PLC：通訊工程實踐
在工業工程中，利用VR HMI控制PLC是一個涉及軟硬件集成的系統性工程，主要步驟如下：
1. 通訊架構設計
建立清晰的網絡架構，通常VR工作站與PLC位于同一工業以太網網絡中，確保低延遲、高可靠性的通訊。通訊模式常采用客戶端-服務器模型，VR HMI應用作為客戶端，PLC作為服務器（或提供服務器功能）。
2. 協議選擇與配置
根據PLC品牌和型號（如西門子S7-1200/1500，羅克韋爾ControlLogix，三菱Q系列），選擇標準化的工業通訊協議：
- OPC UA：當前最推薦的標準，具有平臺無關性、高安全性和豐富的信息建模能力，是實現IT與OT融合的理想橋梁。VR HMI作為OPC UA客戶端，訪問PLC（作為OPC UA服務器）中暴露的數據節點。
- 工業以太網協議：如Profinet、Ethernet/IP、Modbus TCP/IP。需要在VR應用的通訊驅動中配置PLC的IP地址、端口號、寄存器地址（如Modbus的保持寄存器地址）或數據標簽名。
3. 數據點映射與綁定
這是核心的工程配置環節：
- 在PLC編程軟件中，定義需要監控和控制的變量（I/O點、中間變量），并確定其在通訊網絡中的訪問地址或標簽路徑。
- 在VR HMI開發平臺中，創建虛擬交互對象（按鈕、滑塊、儀表盤等），并將這些對象的屬性（如“按下事件”、“數值顯示”）與PLC中具體的變量地址進行雙向綁定。例如，將虛擬啟動按鈕的“OnClick”事件綁定到PLC的“%Q0.0”（啟動輸出點）的寫操作；將虛擬轉速表的“Value”屬性綁定到PLC的“DB1.DBD4”（存儲轉速的變量）的讀操作。
4. 應用開發與邏輯實現
在Unity或Unreal中，利用C#或C++腳本實現交互邏輯：
- 編寫腳本監聽虛擬對象的交互事件。
- 事件觸發時，調用通訊驅動庫的API（如寫入一個值到指定標簽）。
- 編寫定時或事件驅動的數據讀取腳本，不斷從PLC獲取數據并更新虛擬場景，確保狀態同步。
5. 測試與部署
在安全的環境（如仿真模式或與真實設備連接的測試區）中進行嚴格測試：
- 功能測試：驗證每一個虛擬控制操作是否能準確觸發PLC的相應動作。
- 性能測試：確保數據刷新率滿足VR沉浸感要求（通常需要90fps以上），通訊延遲在可接受范圍內（毫秒級）。
- 安全測試：確保具備權限管理、操作確認、急停虛擬按鈕等安全機制，防止誤操作。
優勢與挑戰
優勢：
沉浸式監控：提供全景、立體、上下文豐富的設備狀態視圖，便于發現潛在問題。
遠程與安全操作：操作人員可在遠端安全環境中對危險或遙遠現場進行精細操作與維護指導。
* 高效培訓與仿真：為新員工提供無風險的沉浸式操作培訓，或進行生產流程仿真優化。
挑戰：
成本較高：高端VR設備與高性能計算硬件投入較大。
技術集成復雜：需要同時精通VR開發、工業通訊和特定行業工藝的復合型人才。
舒適性與健康：長時間使用可能帶來眩暈、眼疲勞等問題。
標準化不足：雖然OPC UA在推進，但完整的VR HMI工業應用標準體系仍在發展中。
結論
虛擬現實人機界面代表了人機交互技術向深度沉浸和自然交互演進的重要方向。通過將沉浸式三維環境與實時的工業通訊協議（如OPC UA）相結合，VR HMI能夠構建一個直觀、高效且強大的工業控制與監控界面。其控制PLC的通訊工程，核心在于穩定的網絡架構、正確的協議配置以及精準的虛擬對象與PLC數據點的雙向綁定。盡管面臨成本與技術集成的挑戰，但隨著技術的成熟和標準化進程的推進，VR HMI在智能制造、數字孿生、遠程運維等領域的應用前景將愈發廣闊，為工業自動化帶來革命性的交互體驗與效率提升。
